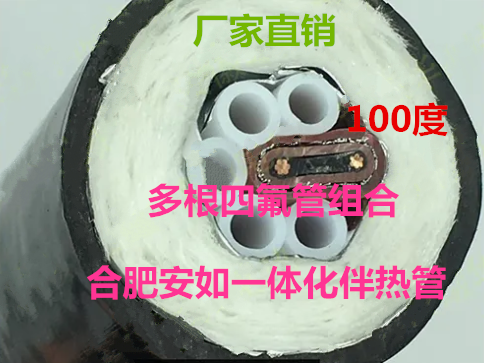

cems烟气伴热取样管线中的取样导管可以选用不同的材质,如PFA、FEP、PTFE,或不锈钢管。伴热带可以选用中、低、高温伴热带,另外还可以添加补偿导线、电源线等。
技术参数:
1、单芯管线:材质PFA、FEP、PTFE;外径Φ6mm、Φ8mm、Φ10mm,单芯、双芯、组合芯可选。
2、电伴热带:恒功率电热带、自限温电热带、高温加热丝。
3、采样气体加热温度:65℃;80℃;120℃;150℃;180℃。
4、伴热管线外径:OD38±2mm;OD42±2mm.
5、黑色PVC/CVC防磨层。
6、功率:15~60W/M.
7、供电电源:220VAC 50Hz;220v.
安装细则:
①电气指标
(1)额定电压:220VAC.
(2)自限温管线加热长度100~120m.
(3)自限温管线配备断路器,电流值30A.
(4)伴热系统一个回路。
②热工指标
(1)在-20℃环境温度,15m/s风速情况下,管内保持温度40~50℃。
(2)采样管可耐各种酸、碱介质腐蚀,耐压强度1.0Mpa不泄漏。
(3)采样管可在<200℃温度下长期工作。
③安装指标
(1)复合管的***小曲率半径0.5m.
(2)***安装温度-20℃(在-30℃~-40℃时采取适当措施)。
(3)***小固定距离:垂直方二、安装注意事项:
施工时严禁扭曲及地面拖行,管头护套只允许在安装接点时拆开。
a.要将伴热带的尾端封闭好,防止伴热带两线芯短路,使伴热带烧毁。
b.伴热带的屏蔽层必须接地,以防引起触电事故。
c.接电源的一端要使用***的中间接线盒或电源接线盒,避免事故隐患。
d.配电开关安装漏电保护器。
电伴热保温管缆(耐腐伴热采样复合管) 烟气监测取样管(伴热采样管线) 烟气取样分析管(伴热采样保温管) 多芯保温管缆 烟气取样分析管
向2m,水平方向4m.
